    多激光、大幅面、高尺寸可定制化選區激光熔化LiM-X400H系列裝備之第二篇:輔助設備介紹

    新聞動態

    多激光、大幅面、高尺寸可定制化選區激光熔化LiM-X400H系列裝備之第二篇:輔助設備介紹

    • 分類:新聞動態
    • 作者:鐳明激光
    • 來源:
    • 發布時間:2020-12-29 14:02
    • 訪問量:

    【概要描述】用“迭代思維”,走進階之路。上一篇我們介紹了LiM-X400H設備的基本結構、光學系統、成形系統、鋪粉系統、監控系統及控制軟件

    多激光、大幅面、高尺寸可定制化選區激光熔化LiM-X400H系列裝備之第二篇:輔助設備介紹

    【概要描述】用“迭代思維”,走進階之路。上一篇我們介紹了LiM-X400H設備的基本結構、光學系統、成形系統、鋪粉系統、監控系統及控制軟件

    • 分類:新聞動態
    • 作者:鐳明激光
    • 來源:
    • 發布時間:2020-12-29 14:02
    • 訪問量:
    詳情

    用“迭代思維”,走進階之路。上一篇我們介紹了LiM-X400H設備的基本結構、光學系統、成形系統、鋪粉系統、監控系統及控制軟件,小編這里概括總結一下:

    光學系統:高精度數字振鏡,低畸變F-θ聚焦鏡,可調擴束鏡,激光器M²<1.1,石英保護鏡。

    成形系統:全開放可定制化,標準成形尺寸450x450x1500mm采用IPG500W×4光纖激光器,Scanlab×4高速振鏡,SILL f-θ×4場鏡,可實現20-120μm的層厚。

    鋪粉系統:上送粉,結構簡單穩定,粉量可控,避免引入氧氣,時時供粉;雙刮刀鋪粉,縮短打印時間。

    監控系統:雙攝監控,實時拍攝每次的鋪粉及打印結果,便于遠程監控。

    控制軟件:自主研發,配專用運動控制系統,配合進口伺服驅動器,引進全球先進品牌(比利時Materialise)的模型處理軟件Magics和BP。

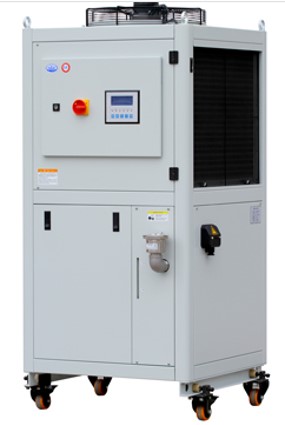

    LiM-X400H輔助設備:水冷機



    3D打印機



    水路控制系統為通過外加水冷機,控制設備循環水路的溫度恒定,對光學系統和成形平臺進行恒溫冷卻。采用的是單水冷機多路同時控制激光器及振鏡的水冷,實時反饋每一路的溫度及流量。使設備在打印工作中各關鍵部件始終處在同一恒定的溫度環境中,進而保證打印過程的穩定。

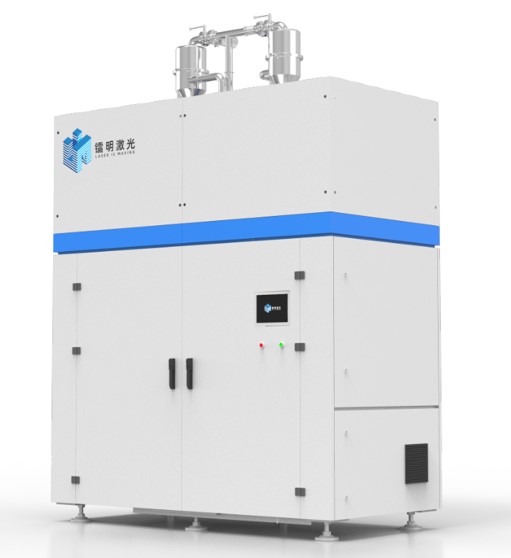

    LiM-X400H輔助設備:除塵凈化柜



    3D打印機



    在循環風機的作用下,封閉的回路中形成氣壓差,使得氣流在回路中以一定的流量和速度進行循環。除塵凈化柜采用永久濾芯形式,可實現長時間打印不更換濾芯,保證設備的穩定性。



    LiM-X400H輔助設備:粉路循環系統

    3D打印機



    本系統由供粉機構、舊粉回收機構、新粉添加機構、尾氣處理機構、清洗機構、控制單元、真空輸送機等部分組成,輔助3D打印機完成供粉、舊粉回收等工作。

    該系統輸送粉末的過程處于密閉惰性氣體保護環境中,低氬氣消耗,高粉末輸送率,保證粉末質量,減少人工參與,提高安全系數。
